電流互感器是電力系統中最為關鍵的基礎設備，起到測量和保護作用，是用來測量電路中電流大小的裝置。當某一電路中的電流過大以至于不能通過儀器直接測量出來，這時在電路中電流互感器的另一側會準確地產生成比例的小電流，這樣就可以方便直接用儀器測量并記錄。電流互感器同時可以隔絕待測電路中可能出現的高電壓，以便保護測量?jī)x器。微型電流互感器也叫做精密電流互感器，可以作為標準電流互感器，與標準電流表、標準功率表或標準電度表等配合，來檢定相位低準確度的電表，功率表或電度表，微型電流互感器也是各種保護裝置和測量?jī)x表中的重要裝置，是反應一次系統真實電流信號的接口元件，廣泛應用于電力系統監控、保護、錄波和測距等技術領域.

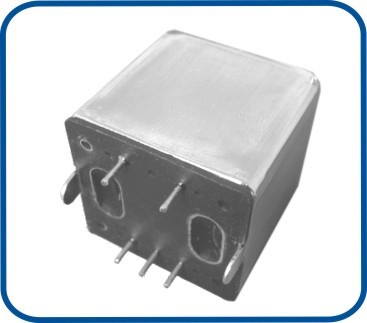

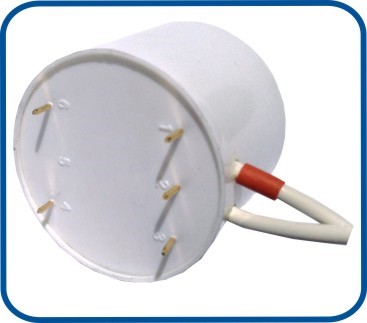

1.3產品照片:

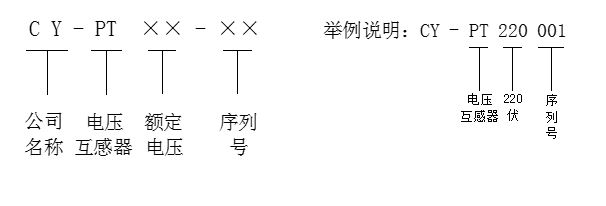

1.4產品訂貨編號說明：
1.5主要參數：
|
序號 |
技術參數 |
單位 |
技術指標 |
備注 |
|
1 |
額定一次電壓 |
V |
57.7～380V |
|
|
2 |
額定二次電壓 |
V |
0.1～7.56 |
|
|
3 |
負載 |
KΩ |
20 |
|
|
備注 |
執行標準： |
|||
二、產品功能用途：
電壓、功率、電能的測量裝置的電壓采樣，基于微處理器的電子電路裝置
三、產品主要特點：
產品技術參數：
|
電氣參數 序號 |
電壓規格 |
精度等級 |
負載電阻 |
工作環境 |
絕緣強度 |
|
1 |
220V/0.77V |
0.1級/0.2級/0.5級 |
20KΩ |
環境溫度
-40～75℃
濕度
≤90% |
耐壓
3kV/1mA/1min
絕緣電阻
≥1000MΩ(500V/DC) |
|
2 |
100V/0.77V |
0.1級/0.2級/0.5級 |
20KΩ |
||
|
3 |
57.7V/0.77V |
0.1級/0.2級/0.5級 |
20KΩ |
||
|
4 |
380V/0.77V |
0.1級/0.2級/0.5級 |
20KΩ |
||
|
5 |
220V/7.56V |
0.1級/0.2級/0.5級 |
20KΩ |
||
|
6 |
100V/7.56V |
0.1級/0.2級/0.5級 |
20KΩ |
||
|
7 |
57.7V/7.56V |
0.1級/0.2級/0.5級 |
20KΩ |
||
|
8 |
220V/0.1V |
0.1級/0.2級/0.5級 |
20KΩ |
||
|
9 |
100V/0.1V |
0.1級/0.2級/0.5級 |
20KΩ |
||
|
10 |
57.7V/0.1V |
0.1級/0.2級/0.5級 |
20KΩ |
||
|
11 |
220V/0.5V |
0.1級/0.2級/0.5級 |
20KΩ |
||
|
12 |
100V/0.5V |
0.1級/0.2級/0.5級 |
20KΩ |
||
|
13 |
57.7V/0.5V |
0.1級/0.2級/0.5級 |
20KΩ |

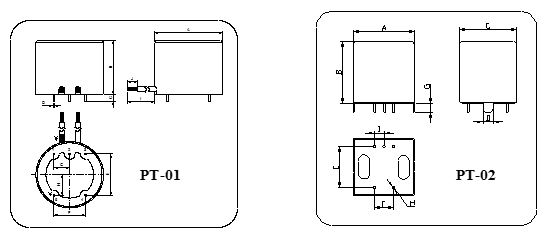

四、產品外形尺寸及接線原理圖：
|
序號 |
尺寸規格 |
單位 |
序列號 |
備注 |
|
|
CY-PT-01 |
CY-PT-02 |
||||
|
1 |
尺寸 A |
mm |
32 |
30 |
|
|
2 |
尺寸 B |
mm |
26 |
31 |
|
|
3 |
尺寸 C |
mm |
3.5 |
28 |
|
|
4 |
尺寸 D |
mm |
0.8 |
5 |
|
|
5 |
尺寸 E |
mm |
20 |
19.8 |
|
|
6 |
尺寸 F |
mm |
15 |
9.2 |
|
|
7 |
尺寸 G |
mm |
4.5 |
3.5 |
|
|
8 |
尺寸 H |
mm |
1.0 |
1.0 |
|
|
9 |
尺寸 I |
mm |
5～200 |
4.7 |
|
|
10 |
尺寸 J |
mm |
3～10 |
|
|
|
11 |
外形尺寸 |
mm |
32×26 |
30×31×28 |
|
|
12 |
安裝尺寸 |
mm |
20×15×1.0 |
19.8×9.2×1.0 |
|
|
13 |
最大重量 |
kg |
|
|
|
|
14 |
包裝規格 |
|
|
|
|
五、安裝使用說明：
六、產品使用典型案例：
七、特別說明
本公司可依據客戶的特別要求而進行專門設計制造。
