適用于
Um≤12kV戶外架空線
交換機上的ZW32型列
應用
>電流傳感器應用于智能電網室外架空線路的電流測量，測量，監測，隔離和恢復電流
>電流傳感器安裝在立柱重合器，斷路器室外架空線上
|
型號 |
CY-ECTSF3-10WA |
|
|
系統電壓 |
12kV |
|
|
絕緣等級 |
12/42/75kV |
|
|
雷電沖擊耐受電壓 |
75kV |
|
|
電流比 |
相序電流 |
600A/1V（4times max ） |
|
零序電流 |
20A/0.2V |
|
|
精度 |
相序電流 |
0.5S（5P10）measure. metering, protection compatible |
|
零序電流 |
10P10(＜1%@1%~120%In) |
|
|
短時熱電流 |
20xIn |
|
|
負載（負載電阻） |
≥20k? |
|
|
頻率 |
50/60 Hz |
|
|
工作溫度 |
-40°C to +70°C |
|
|
電流傳感器類型 |
相電流+零序電流傳感器 |
|
|

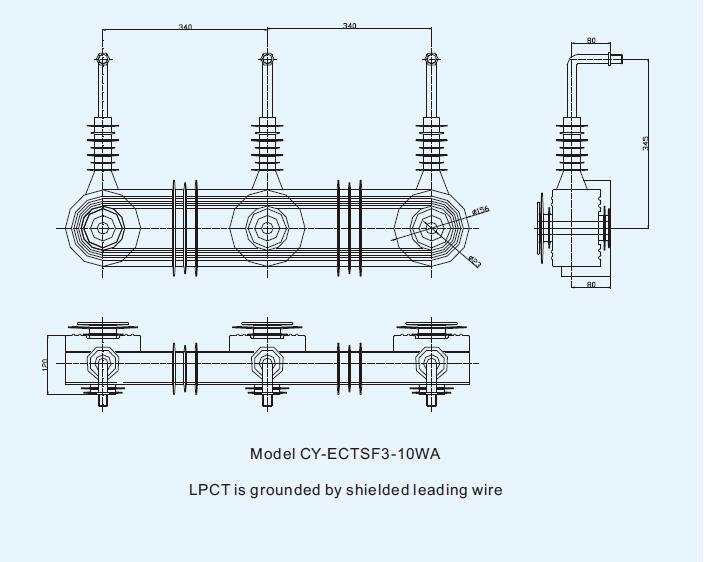

安裝方法和尺寸 |
穿孔導柱支柱安裝
|
|
|
內徑3-Φ23mm |
||
|
戶外，硅膠套裝 |
||
|
標準 |
GB/T 20840.8 (GB/T 20840.6) IEC 60044-8 (IEC 61869-6) |
|
|
連接類型 |
導線從肘部引入箱體 |
|
|
連接線 |
RVSP屏蔽線L = 3米（可定制長度） |
|
